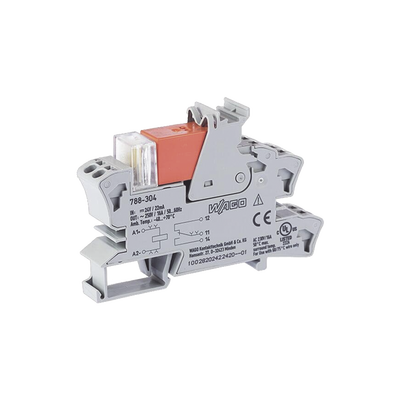

Módulo con Relé, 24 VCC, 1 Inversor, 16 A, LED Rojo, Push-in CAGE CLAMP®, Montaje Carril DIN-35, IP20, Gris

$420.37 mas IVA

Modelo: 788-304
Marca: WAGO
Código SAT: 32151703

58 disponibles

Módulo con Relé, 24 VCC, 1 Inversor, 16 A, LED Rojo, Push-in CAGE CLAMP®, Montaje Carril DIN-35, IP20, Gris

Descripción

WAGO modelo: 788-304

Módulo con relé de 24 VCC diseñado para aplicaciones de control industrial con tecnología Push-in CAGE CLAMP® para conexión rápida y segura. Cuenta con un inversor de contacto simple con capacidad de corriente continua de 16 A y material de contacto AgNi 90/10. Incluye indicador LED rojo para visualización de estados y está diseñado para montaje en carril DIN-35. Certificado según normas EN 61010-2-201, EN 61810-1, EN 61373 y UL 508, garantizando seguridad y fiabilidad en entornos industriales. Ideal para automatización, control de maquinaria y aplicaciones donde se requiere conmutación de cargas resistivas e inductivas con protección adecuada.

Características Generales

  • Tipo: Módulo con relé
  • Tensión nominal: 24 VCC
  • Contactos: 1 inversor
  • Corriente límite: 16 A
  • Indicador: LED rojo
  • Tecnología conexión: Push-in CAGE CLAMP®
  • Montaje: Carril DIN-35
  • Protección: IP20
  • Color: Gris
  • Peso: 45,9 g
Especificaciones Eléctricas
  • Tensión nominal entrada: 24 VDC
  • Rango tensión entrada: ±10%
  • Corriente nominal entrada: 19 mA
  • Material contacto: AgNi 90/10
  • Corriente irrupción (resistiva): 30 A / 4 s
  • Tensión conmutación máxima: 250 VAC
  • Potencia conmutación: AC 4000 VA
  • Capacidad conmutación: AC-15: 6 A / 250 VAC; DC-13: 2 A / 24 VDC
  • Carga mínima recomendada: 12 V / 10 mA
  • Tiempo establecimiento: 8 ms (típ.)
  • Tiempo caída: 6 ms (típ.)
  • Duración rebote: 6 ms (típ.)
  • Vida eléctrica: 30 × 10³ operaciones
  • Vida mecánica: 30 × 10⁶ operaciones
  • Frecuencia conmutación: 6 min⁻¹ / 1200 min⁻¹
  • Tensión asignada: 250 V
  • Tensión choque asignada: 4 kV
  • Grado ensuciamiento: 3
  • Rigidez dieléctrica control/carga: 5 kVrms (CA, 1 min)
  • Rigidez dieléctrica contacto abierto: 1 kVrms (CA, 1 min)
Datos Físicos y Conexión
  • Ancho: 15 mm / 0.591 pulgadas
  • Altura: 86 mm / 3.386 pulgadas
  • Profundidad: 54 mm / 2.126 pulgadas
  • Peso: 45,9 g
  • Conductor rígido: 0,34 … 2,5 mm² / 22 … 14 AWG
  • Conductor flexible: 0,34 … 2,5 mm² / 22 … 14 AWG
  • Longitud pelado: 9 … 10 mm / 0.35 … 0.39 pulgadas
  • Temperatura operación: -40 … +70 °C
  • Temperatura almacenamiento: -40 … +70 °C
  • Temperatura procesamiento: -25 … +50 °C
  • Color: Gris
  • Carga fuego: 0,92 MJ
Normativas y Certificaciones
  • EN 61010-2-201
  • EN 61810-1
  • EN 61373
  • UL 508 (máx. 10 A)
  • EAC: TP TC 004/2011
  • RoHS: Compliant, No Exemption
  • Clase protección: IP20

Información adicional

Peso 0.46 kg
Dimensiones 5 × 2 × 9 cm
