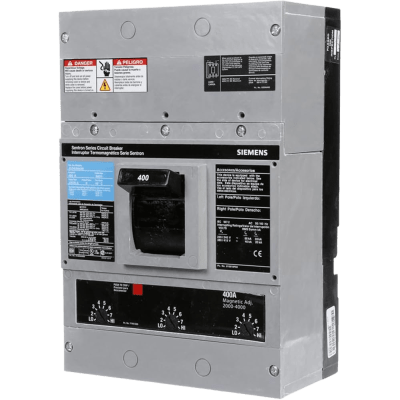

Interruptor Termomagnético 600V 3X400A, Sin zapatas principales.

Normas y Certificaciones

• UL 489
• Clasificado para uso HACR
• Temperatura de operación: -10°C a 40°C
• Listado UL para aplicaciones de alimentación reversibles

Capacidad Interruptiva

• 65kA RMS Simétricos a 240V CA
• 35kA RMS Simétricos a 480V CA
• 25kA RMS Simétricos a 600V CA
• 30kA (2P) / 25kA (3P) a 250V CD

Dimensiones y Peso

• Dimensiones: 7.5′ W x 11′ L x 4′ D
• Profundidad de montaje: 5.44′
• Peso: 10.0 lbs (4.54 kg)

Zapatas Recomendadas

Zapatas de línea y carga deben pedirse por separado:

• TA2J6500: 1,2 3/0-500KCMIL Cu
• TA1L6750: 1 500-750Kcmil Al
• TC1J6600: 1 3/0-600Kcmil Cu
• TC2J6500: 1, 2 3/0-600Kcmil Cu
• CCL600: 1 500kcmil Cu/Al

Bobinas de Disparo

• 24V AC/DC – S17JLD6
• 48V AC/DC – S18JLD6
• 120V AC – S01JLD6
• 240V AC – S03JLD6
• 277V AC – S15JLD6
• 480V AC – S04JLD6
• 12V DC – S16JLD6
• 24V DC – S07JLD6
• 48V DC – S09JLD6
• 125V DC – S11JLD6
• 250V DC – S13JLD6

Combinación de Bobinas

• 480V AC / 250V DC – A01JLD64 / A02JLD64
• 120V AC – U01JLD6 / U01JLD62A
• 12V DC – A01JLDLV / A02JLDLV
• 208V AC – U02JLD6 / U02JLD62A
• 240V AC – U03JLD6 / U03JLD62A
• 480V AC – U06JLD6 / U06JLD64A
